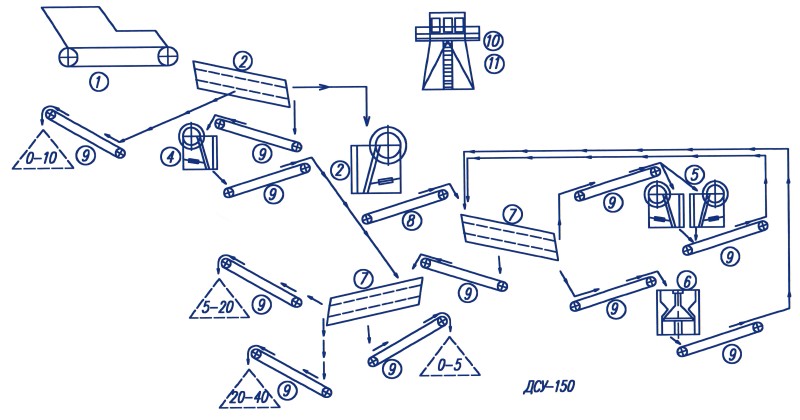

Дробильно-сортировочная установка (ДСУ-150)
| - ширина полотна | 1000 | мм |
| - расстояние между центрами звездочек | 6000 | мм |
| - плотность горной массы, перемещаемой питателем | 1,8т | т /куб.м |
| - производительность | 40-200 | куб.м/ч |
| - грузоподъемность самосвала для загрузки питателя | 15 | т |
| - размер куска материала наиболыний | 500 | мм |
| - мощность двигателя основного привода | 10 | кВт |
| - масса питателя | 16 | т |
| - производительность | 380-800 | м.куб./ч |
| - допустимый размер кусков для грохочения | 450 | мм |
| - размер поверхности просеивания | 1750 х 4500 | мм |
| - число ярусов | 2 | шт |
| - угол наклона | 10-20 | град |
| - мощность двигателя | 18,5 | кВт |
| - габариты | 5200х2320х1300 | мм |
| - масса | 4,4 | т |
| - производительность при номинальной ширине выходной щели | 40-70 | куб.м/ч |
| - наибольший размер куска материала | 500 | мм |
| - диапазон изменения выходной щели | +30 -25 | мм |
| - мощность эл.двигателя | 75 | кВт |
| - частота вращения эксцентрикового вала | 4,58 | об/с |
| - размеры: | длина-3000 ширина-2500 высота-2600 |
мм |
| - масса дробилки без эл.двигателя | 18,7 | т |
| - производительность при номинальной ширине выходной щели | 23-53 | куб.мч |
| - наибольший размер куска материала | 340 | мм |
| - диапазон изменения выходной щели | 23 - 55 | мм |
| - мощность эл.двигателя | 45 | кВт |
| - габаритные размеры | 2500х2400х2200 | мм |
| - масса дробилки без эл.двигателя | 11 | т |
| - производительность | 15-31 | куб.мч |
| - наибольший размер куска материала | 210 | мм |
| - диапазон изменения выходной щели | 25-60 | мм |
| - мощность эл.двигателя | 45 | кВт |
| - габаритные размеры | 2300х2400х1900 | мм |
| - масса дробилки без эл.двигателя | 8,4 | т |
| - диаметр основания дробящего конуса | 900 | мм |
| - ширина в приемной щели на открытой стороне | 130 | мм |
| - диапазон регулирования, ширина разгрузочной щели в фазе сближения профилей | 15-40 | мм |
| - производительность | 46-88 | куб.мч |
| - наибольший размер куска материала | 105 | мм |
| - мощность главного привода | 55 | кВт |
| - масса дробилки без эл.двигателя | 12 | т |
| 3. Грохот ГИC-52 | ||
| - производительность | 180 | куб.мч |
| - допустимый размер кусков для грохочения | 200 | мм |
| - ширина поверхности просеивания | 1750 | мм |
| - длина поверхности просеивания | 5000 | мм |
| - число ярусов | 2 | шт |
| - амплитуда колебаний | 3,2 - 4,5 | мм |
| - частота колебаний в минуту | 970 | |
| - мощность эл.двигателя | 15 | кВт |
| - угол наклона грохота | 12-18 | град. |
| - габаритные размеры | длина-5630 ширина-3300 высота-1500 |
мм |
| - масса грохота | 4,9 | т |
| - ширина ленты | 800 | мм |
| - скорость ленты | 1,6 | мс |
| - расстояние между центрами барабанов(длина конвейера) | 20 | м |
| - высота разгрузки | 6,1 | м |
| - мощность двигателя | 11 | кВт |
| - масса | 4,0 | т |
| - ширина ленты | 650 | мм |
| - скорость ленты | 1,6 | мс |
| - расстояние между центрами барабанов(длина конвейера) | 15 | м |
| - высота разгрузки | 4,6 | м |
| - мощность двигателя | 7,5 | кВт |
| - масса | 3,3 | т |
