Дробильно-сортировочная установка - ДСУ-30

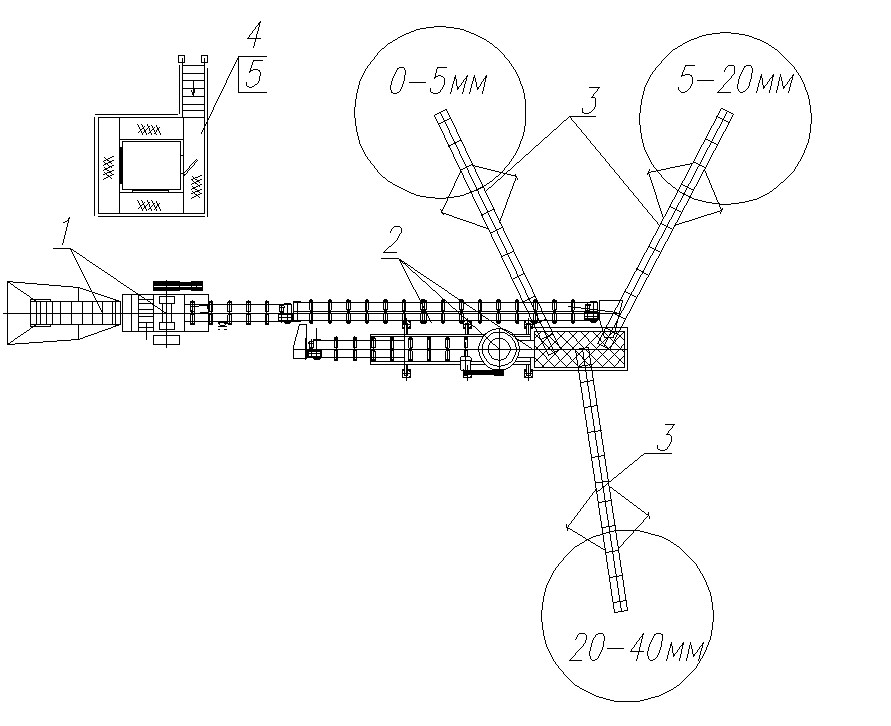

Технологическая схема дробильно-сортировочной установки ДСУ-30

1. Агрегат среднего дробления СМД-186

  1.1Питатель пластинчатый 10.492.04
  - емкость бункера 7 куб.м
  - размер куска материала, наибольший  300  мм
  - производительность 20-50  куб.мч
1.2 Дробилка щековая СМД-109 (СМ-741)
  - размер куска исходного материала 340 мм
  - ширина разгрузочной щели 40-90 мм
  - производительность 25-53 куб.мч
1.3 Конвейер ленточный (В=500мм, L=6м)
  - ширина 500 мм
  - скорость ленты 1,6 м/с
- длина 6 м
1.4 Рама агрегата

2. Агрегат мелкого дробления и сортировки СМД-187

2.1 Дробилка конусная КСД-600
  - размер куска исходного материала наибольший 90 мм
  - ширина разгрузочной щели 12-35 мм
  - производительность 19-40 куб.мч
 2.2 Грохот самобалансный СМ-742 (ГСС-32)
  - размер просеивающей поверхности 1250х3000 мм
  - размер куска исходного материала 100 мм
  - -размер ячеек сит 5х20,20х20,40х40 мм
2.3 Конвейер ленточный (В=500мм, L=6м)
  - ширина 500 мм
  - скорость ленты 1,6 мс
  - длина 6 м
2.4 Конвейер ленточный (В=500мм, L=9м)
  - ширина 500 мм
  - скорость ленты 1,6 мс
  - длина 9 м
2.5 Рама агрегата

3. Конвейера выдачи готовой продукции СМД-150А-70 (В=500мм, L=15м)-3шт

4. Агрегат управления У7810.4А

5. ВРУ, кабели с электромонтажными изделиями
