ДСУ-200. Подробнее.

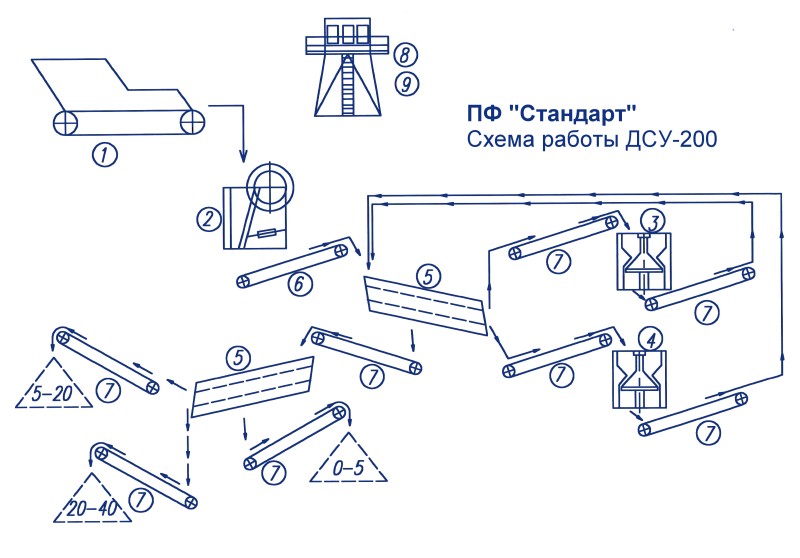

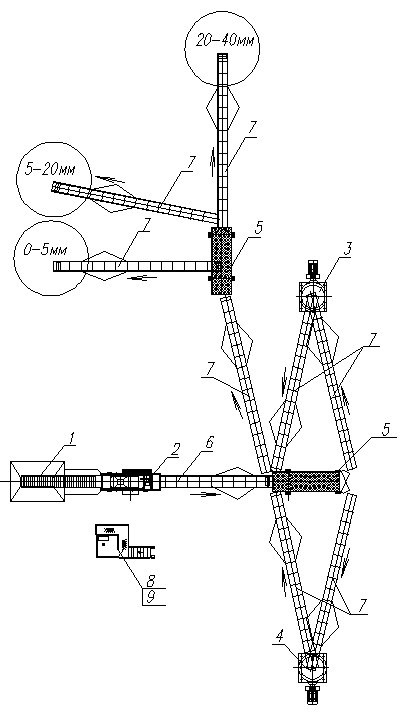

Состав оборудования ДСУ-200

1. Питатель пластинчатый ПП 1-15-90
-ширина полотна -1500 мм
-расстояние между центрами звездочек - 9000мм
-плотность горной массы, перемещаемой питателем-до1,8ткуб.м
-производительность-250 куб. м/ч
-размер куска материала наибольший-750мм.
-мощность двигателя основного привода-33кВт.
-масса питателя-66,8т.


2. Агрегат крупного дробления с дробилкой щековой СМД-111

-производительность при номинальной ширине выходной щели-180 куб.м/ч
-наибольший размер куска материала-750мм
-номинальная ширина выходной щели – 70мм
-мощность эл.двигателя-90кВт
-размеры : длина 4952мм., ширина-3150мм.,высота-3300мм.
-масса дробилки без эл.двигателя-54,3т.



3. Агрегат среднего дробления с дробилкой конусной КСД-1750Гр

-диаметр основания дробящего конуса-1750мм
-ширина в приемной щели на открытой стороне-250мм
-диапазон регулирования, ширина разгрузочной щели в фазе сближения
профилей-30-60мм
-наибольший размер кусков питания-200мм
-производительность-170-320куб.м/ч
-мощность главного привода-160кВт
-масса дробилки без эл.двигателя-48,0т


4. Агрегат мелкого дробления с дробилкой конусной КМД-1750Гр

-диаметр основания дробящего конуса-1750мм
-ширина в приемной щели на открытой стороне-250мм
-диапазон регулирования, ширина разгрузочной щели в фазе сближения
профилей-9-20мм
-наибольший размер кусков питания-100мм
-производительность-95-130куб.м/ч
-мощность главного привода-160кВт
-масса дробилки без эл.двигателя-47,0т


5. Агрегат сортировки СМД-513 в составе грохота ГИС-52 -2шт
Грохот ГИС-52
-производительность-180куб.м/ч
-допустимый размер кусков для грохочения-200мм
-ширина поверхности просеивания-1750мм
-длина поверхности просеивания-5000мм.
-число ярусов- 2шт.
-амплитуда колебаний -3,2-4,5мм
-частота колебаний в минуту-970
-мощность эл.двигателя-15кВт
-угол наклона грохота-12-18град.
-габаритные размеры6 длина-5630мм, ширина-3300мм, высота-1500мм
-масса грохота-4,9 т.

6. Конвейер ДРО-924 (1шт.)
-ширина ленты-1000мм
-скорость ленты-1,0м/с
-расстояние между центрами барабанов(длина конвейера)-20м
-высота разгрузки-6,1м
-мощность двигателя -11кВт.
-масса-7,3 т.

7. Конвейер ДРО-923 (8 шт.)
-ширина ленты-800 мм
-скорость ленты-1,3мс
-расстояние между центрами барабанов (длина конвейера)-20м
-высота загрузки-6,44м
-мощность двигателя-11кВт
-масса -5,3 т.


8. Агрегат управления У7810.4А

9. ВРУ,кабели с электромонтажными изделиями
